Alt om rifling i produktionen: Processer, værktøjer og anvendelser

Har du nogensinde samlet et værktøj op og lagt mærke til disse diamantformede mønstre på håndtaget? Det er Rifling - en fremstillingsproces, der skaber mønstre på metaloverflader. Rifling hjælper med at gøre delene lettere at gribe fat i og giver de færdige produkter mere stil. I denne guide udforsker vi alt, hvad du har brug for at vide om rifling i produktionen.

Hvad er rifling?

Rifling er en fremstillingsproces, der skaber et mønster af lige, vinklede eller krydsede linjer på et emne. De vigtigste grunde til, at producenter bruger rifling, er bl.a:

• Gør overflader lettere at gribe fat i
• Tilføjelse af dekorative mønstre
• Oprettelse af press-fit-forbindelser mellem dele
• Forebyggelse af udskridning i emner, der bruges meget

Knurling dukker op på mange områder, herunder rumfart, bilindustri, elektronik og marine industrier. Du kan se rifling på hverdagsting som f.eks:

• Håndtag til vægtstang i fitnesscentret
• Metaldele af kuglepenne
• Kameraets justeringsringe
• Stemmepinde til guitar
• Medicinske redskaber

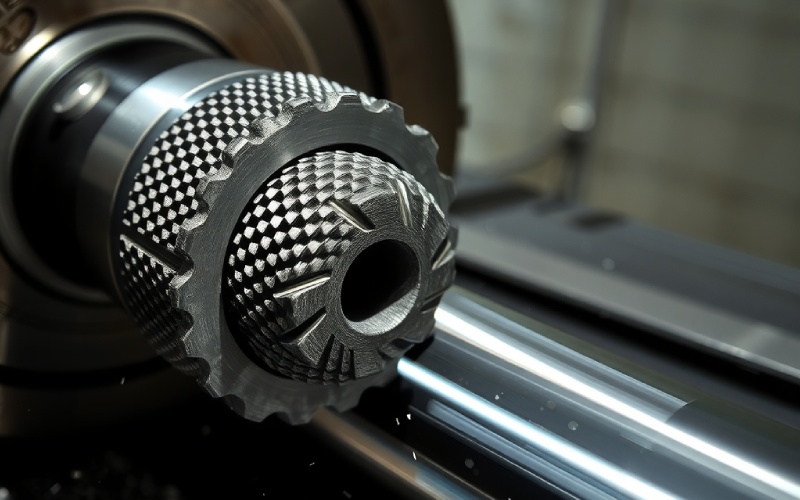

Sådan fungerer rifling

Den riflede proces

Den grundlæggende riflingsproces foregår i fire hovedtrin:

1. Valg af materiale - Valg af det rigtige metal (normalt aluminium, messing eller blødt stål)
2. Opsætning af værktøj - Montering af riflingsværktøjet på en drejebænk eller CNC-maskine
3. Påtryk af mønstre - Pres rilleskiven mod det roterende emne
4. Efterbehandling - Nogle gange tilføjes ekstra behandlinger som anodisering eller plettering

For at opnå gode resultater med rifling skal producenterne være meget opmærksomme på:

• Fremføringshastighed - Hvor hurtigt værktøjet bevæger sig hen over arbejdsemnet
• Tryk - Hvor hårdt værktøjet presser mod metallet
• Tilpasning - Sørg for, at mønstrene ligger korrekt

Materialer til rifling

Ikke alle materialer fungerer lige godt til rifling. Ifølge Forskningsdata, om 80% af riflede applikationer bruger aluminium, messing eller blødt stålmed ca. 15% ved hjælp af plast.

De bedste materialer til rifling er:

Meget hårde materialer som hærdet stål eller titanium kan rifles, men det kræver særlige værktøjer og teknikker. Når materialerne er for hårde, kan riflingen måske ikke formes ordentligt eller beskadige værktøjet.

Typer af riflingsprocesser

Skåret rifling vs. formrifling

Der er to måder at lave riller på:

Form Rifling:

• Skubber materiale ind i nye former uden at fjerne det
• Skaber hævede mønstre
• Fungerer bedst på blødere metaller (under 30 HRC hårdhed)
• Bruger mindre kraft, men har brug for blødere materialer

Skåret rifling:

• Skærer faktisk i materialet og fjerner små stykker
• Skaber dybere og skarpere mønstre
• Fungerer på hårdere metaller (over 30 HRC hårdhed)
• Kræver mere kraft, men kan arbejde på hårdere materialer

Skåret rifling vil faktisk gøre emnets diameter lidt mindre, mens formrifling kan gøre den lidt større, når materialet forskydes.

Almindelige knudemønstre

Rifling findes i flere mønstertyper:

• Lige ud - Parallelle linjer, der løber rundt om delen
• Diagonal - Vinklede linjer i én retning

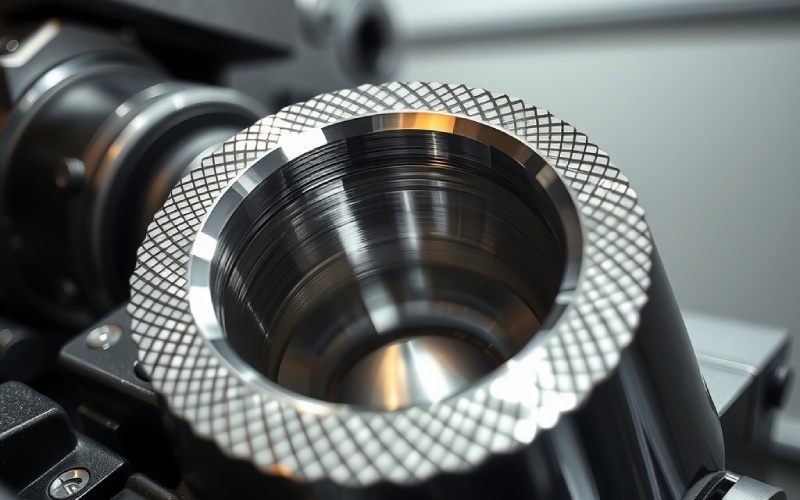

• Diamant - Krydsende diagonale linjer skaber diamantformer
• Kryds - Lige linjer, der krydser hinanden
• Konveks/konkav - Mønstre, der buer ind eller ud

Diamantmønsteret er det mest almindelige, fordi det giver det bedste greb. I henhold til ANSI B94.6-standarderne er ca. 90% af producenterne følger disse specifikationer for ensartet størrelse.

Riflet værktøj og udstyr

Værktøjstyper

Flere slags værktøjer kan skabe riller:

• Holdere af saksetypen - Har to hjul, der trykker fra hver sin side
• Skråtstillede riflingsværktøjer - Enkelt hjul, der presser mod arbejdet
• To-hjulet værktøj - Skab mønstre med to hjul, der arbejder sammen
• CNC-kompatible rifler - Lavet til computerstyrede maskiner

Disse værktøjer varierer i pris fra $50 til grundlæggende tohjulet værktøj op til $1,000 for avancerede CNC-kompatible modeller.

Integration af maskiner

Rifling sker på to hovedtyper af maskiner:

1. Drejebænke - Arbejdsemnet drejer, mens riflingsværktøjer presser mod det
2. CNC-fræsere - Computerstyrede maskiner, der kan skabe mere komplekse mønstre

De bedste resultater på en drejebænk opnås med hastigheder mellem 50-200 RPM fungerer bedst med tilførselshastigheder omkring 0,1-0,3 mm pr. omdrejning.

Vil du vide mere om, hvordan CNC-fræsning fungerer med rifling? Tjek vores Detaljeret guide til CNC-fræsning for mere information.

Anvendelser af rifling

Funktionelle anvendelser

Rifling tjener mange praktiske formål:

• Forbedring af grebet - Gør det lettere at holde på værktøj, håndtag og betjeningselementer
• Press-fit samlinger - Skaber friktion til sammenføjning af dele uden skruer
• Vedhæftning på overfladen - Hjælper lim eller andre materialer med at sidde bedre fast

Et casestudie fra bilindustrien viser, hvordan Riflet diamant med 40 TPI (tænder pr. tomme) på gearstænger af aluminium resulterede i 30% hurtigere montering og reduceret slid over tid.

På samme måde i rumfartsapplikationer, spiralformet rifling på titanium-fastgørelseselementer skabte forbindelser 50% stærkere end ubehandlede overflader.

Æstetiske og industrielle anvendelser

Ud over de praktiske funktioner tjener riflingen også designformål:

• Dekorative overflader på forbrugsgoder som ure, kuglepenne og kameraer
• Visuelle indikatorer viser, hvor man skal gribe eller justere
• Brand-identifikation gennem unikke riflede mønstre

Komponenter med høj præcision til fly- og bilindustrien bruger ofte rifling, hvor der er behov for nøjagtige tolerancer. For eksempel, vores CNC-bearbejdning af titanium indeholder ofte rifling til kritiske rumfartskomponenter.

Bedste praksis og fejlfinding

Undgå almindelige fejl

Almindelige problemer med rifling omfatter:

• Dobbeltsporing - Når mønstre ikke stemmer overens, skaber det rodede resultater
• Ophobning af spåner - Materiale sætter sig fast i mønsteret under oprettelsen
• Forkert justerede mønstre - Ujævne eller off-center designs

Ifølge produktionsdata, forkert justerede mønstre tegner sig for 60% af alle riflingsfejl. Sådan løser du det:

• Sørg for, at dit værktøj er korrekt justeret
• Start med et let tryk, og øg gradvist
• Brug den rigtige hastighed til dit materiale

Optimering af resultater

For at få det bedste resultat af riflingen:

• Brug smøremiddel - Specielt til formridsning for at reducere friktion
• Juster hastighed/fremføring - Langsommere hastigheder giver ofte renere mønstre
• Vedligehold værktøjer - Hold riflede hjul skarpe og rene
• Match mønster til formål - Brug diamant til greb, lige til dekoration

Hvis du arbejder med aluminium, kan vores guide til CNC-bearbejdning af aluminium giver mere specifikke tips til at få gode resultater.

Avancerede riflingsteknikker

Mikro-krølning

Til medicinsk udstyr og præcisionsinstrumenter, Mikro-krølning skaber små mønstre, der er:

• Mindre end 0,5 mm i mønsterstørrelse
• Ofte skabt med særligt CNC-udstyr
• Bruges på kirurgiske værktøjer og små elektroniske komponenter

Rifling med flere mønstre

Nogle avancerede applikationer bruger:

• Forskellige mønstre på samme del
• Forskellige dybder af rifling
• Overgange mellem riflede og glatte overflader

Disse teknikker kræver avanceret 5-akset bearbejdning udstyr til præcis kontrol.

Ofte stillede spørgsmål om rifling

Konklusion

Rifling virker måske simpelt, men det er en alsidig fremstillingsproces, der kombinerer funktion og stil. Rifling spiller en nøglerolle i moderne produktion, lige fra at hjælpe dig med at holde fast i din vægtstang i fitnesscentret til at sikre, at kritiske rumfartskomponenter passer perfekt sammen.

Uanset om du designer et produkt, der skal rifles, eller bare er nysgerrig efter at se diamantmønstrene på dit værktøj, så hjælper det at forstå det grundlæggende i rifling dig med at sætte pris på denne vigtige produktionsteknik.

For mere information om fremstillingsprocesser, der ofte omfatter rifling, kan du se vores guides til CNC-drejning og CNC-bearbejdning med høj præcision.
