Alles über die Hauptkomponenten von Strahltriebwerken

Haben Sie schon einmal ein Flugzeug über sich fliegen sehen und sich gefragt, was es antreibt? Düsentriebwerke sind erstaunliche Maschinen, die Flugzeuge in die Luft bringen. In diesem Artikel erfahren wir mehr über die wichtigsten Teile von Düsentriebwerken und wie sie zusammenarbeiten, um das Fliegen zu ermöglichen.

Wie Jet-Triebwerke die moderne Luftfahrt antreiben

Düsentriebwerke sind leistungsstarke Maschinen, die den modernen Flugverkehr ermöglichen. Sie saugen Luft an, pressen sie zusammen, mischen sie mit Treibstoff, verbrennen das Gemisch und stoßen heiße Gase aus, um Schub zu erzeugen. Dieser Schub treibt das Flugzeug vorwärts durch den Himmel.

Es gibt verschiedene Arten von Düsentriebwerken. Die wichtigsten sind:

• Turbojets (einfache Triebwerke für sehr schnelle Flugzeuge)
• Turbofans (Triebwerke mit großen Ventilatoren, die in den meisten Flugzeugen eingesetzt werden)
• Turboprops (Triebwerke, die Propeller für kleinere Flugzeuge antreiben)

Schauen wir uns die Hauptkomponenten die diese erstaunlichen Maschinen ausmachen!

Kernkomponenten eines Strahltriebwerks

A. Luftansaugsystem

Die Lufteinlass ist der vordere Teil des Motors, der die für den Betrieb des Motors erforderliche Luft ansaugt. Er muss:

• Verlangsamen der einströmenden Luft auf die richtige Geschwindigkeit
• Leiten Sie diese Luft gleichmäßig in den Motor
• Arbeitet gut bei unterschiedlichen Geschwindigkeiten und Höhen

Flugzeuge, die unterhalb der Schallgeschwindigkeit fliegen (die meisten Verkehrsflugzeuge), verwenden einfache, runde Lufteinlässe. Überschallflugzeuge (z. B. Kampfjets) benötigen spezielle Einlässe mit beweglichen Teilen, um die sehr schnelle Luft zu bewältigen.

B. Verdichterbereich

Nachdem die Luft in den Motor gelangt ist, wird die Kompressor drückt sie zusammen, um sie für die Verbrennung vorzubereiten. Der Kompressor hat viele sich drehende Schaufeln, die die Luft in einen immer kleineren Raum pressen, wodurch sich sowohl der Druck als auch die Temperatur erhöhen.

Es gibt zwei Haupttypen:

• Axialkompressoren: Reihen von Schaufeln, die die Luft gerade zurückstoßen (in den meisten großen Düsentriebwerken verwendet)
• Radialkompressoren: Drückt die Luft von der Mitte aus nach außen (wird bei kleineren Motoren verwendet)

Der Kompressor hat auch Statorschaufeln (feste Schaufeln) zwischen den sich drehenden Schaufeln, damit der Luftstrom richtig gelenkt wird. Moderne Motoren haben oft beide Hochdruck und Niederdruck Abschnitte, die sich mit unterschiedlichen Geschwindigkeiten drehen, um eine bessere Leistung zu erzielen.

C. Verbrennungskammer (Combustor)

Die Verbrennungsanlage ist der Ort, an dem die Magie geschieht! In dieser ringförmigen Kammer wird der Kraftstoff mit der komprimierten Luft vermischt und verbrannt. Bei dieser Verbrennung entstehen heiße, expandierende Gase, die den Motor antreiben.

Die Verbrennungsanlage muss:

• Kraftstoff und Luft vollständig mischen
• Die Flamme stetig brennen lassen
• Bewältigung extremer Temperaturen (über 2.000°F)
• Schützen Sie den Rest des Motors vor Hitze

Es gibt drei Haupttypen von Brennkammern:

1. Ringförmig: Eine einzelne ringförmige Kammer (am häufigsten bei modernen Motoren)
2. Can-annular: Mehrere röhrenförmige Kammern, die in einem Ring angeordnet sind
3. Rückwärtsfluss: Wo die Luft vor der Verbrennung wieder nach vorne strömt

Moderne Brennkammern verwenden spezielle Kühltechniken, um die Metallwände vor dem Schmelzen durch die große Hitze zu schützen.

D. Montage der Turbine

Nachdem der Brennstoff in der Brennkammer verbrannt ist, strömen die heißen Gase in den Turbinenteil. Die Turbine hat Reihen spezieller Schaufeln, die sich drehen, wenn die heißen Gase hindurchströmen. Diese Drehbewegung:

• Treibt den Kompressor an der Vorderseite des Motors an
• Liefert Energie für die elektrischen Systeme des Flugzeugs
• Ermöglicht das Drehen des Gebläses in Turbofan-Triebwerken

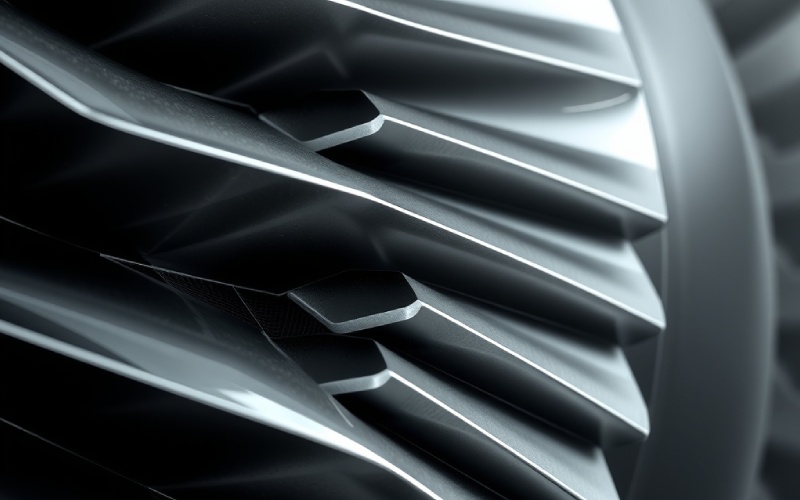

Turbinen müssen unglaublich heißen Temperaturen standhalten. Sie werden aus speziellen Legierungen hergestellt, die der Hitze standhalten können. Moderne Turbinen haben winzige Kühlkanäle im Inneren der Schaufeln, durch die kühle Luft gepumpt wird, um ein Schmelzen zu verhindern.

Der Turbinenteil hat in der Regel sowohl Hochdruckturbinen (HPT), die mit dem Hochdruckkompressor verbunden ist, und Niederdruckturbinen (LPT) an den Ventilator oder Niederdruckverdichter angeschlossen.

E. Auspuffanlage

Die Auspuffanlage behandelt die heißen Gase, nachdem sie die Turbinen passiert haben. Es umfasst:

• Die Abflusstrichter die zur Steuerung der Gase beiträgt
• Die Düse die die Gase beschleunigt, um mehr Schub zu erzeugen

Es gibt verschiedene Arten von Düsen:

• Konvergierende Düsen: Diese verengen sich, um den Auspuff zu beschleunigen (in den meisten Verkehrsflugzeugen verwendet)
• Divergierende Düsen: Diese verbreitern sich für Überschallabgase (werden bei Militärjets verwendet)
• Schubvektorisierte Düsen: Diese können die Richtung ändern, um Flugzeugen zu helfen, schnell zu wenden

Viele Flugzeuge haben auch Schubumkehrer die die Abgase bei der Landung nach vorne leiten, um das Flugzeug schneller zum Stehen zu bringen. Diese Sicherheitsvorrichtungen verhindern, dass das Flugzeug auf nassen oder vereisten Landebahnen ins Rutschen kommt.

F. Unterstützende Systeme

Neben den Hauptkomponenten benötigen Düsentriebwerke mehrere unterstützende Systeme, um ordnungsgemäß zu funktionieren:

• Lager und Schmierung: Spezielle Lager und Ölsysteme sorgen für eine reibungslose Bewegung der drehenden Teile
• FADEC (Full Authority Digital Engine Control): Computersysteme zur Überwachung und Steuerung des Motors
• System entlüften: Nimmt etwas Druckluft vom Motor auf:
• Druckausgleich in der Kabine, damit Menschen in großen Höhen atmen können
• Erwärmen Sie die Flügel, um Eisbildung zu verhindern.
• Starten Sie den Motor
• Kühlen Sie heiße Motorteile

Diese unterstützenden Systeme sind entscheidend für den sicheren und effizienten Betrieb des Motors.

Variationen von Triebwerkskonstruktionen

Nicht alle Düsentriebwerke sind gleich. Schauen wir uns die wichtigsten Typen an:

Turbojet-Triebwerke

Dies sind die einfachsten Düsentriebwerke. Sie:

• Drücken Sie die Luft direkt durch den Motor
• sind sehr laut
• Gute Arbeit bei hohen Geschwindigkeiten
• Viel Kraftstoff verbrauchen
• Sie waren in den frühen Düsenflugzeugen üblich, werden aber heute nur noch selten verwendet, außer in einigen militärischen Anwendungen.

Turbofan-Triebwerke

Die meisten modernen Verkehrsflugzeuge verwenden Mantelstromtriebwerke. Sie haben einen großen Ventilator an der Vorderseite, die:

• Zieht viel mehr Luft an, als durch den Kern gehen kann
• Leitet die meiste Luft um die Außenseite des Motors herum ("Bypass-Luft")
• Erzeugt den größten Teil des Schubs effizienter
• Läuft leiser als Turbojets

Die Bypass-Verhältnis (wie viel Luft um den Kern herum und wie viel durch ihn hindurch strömt) ist sehr wichtig. Moderne Triebwerke wie das GE90 in der Boeing 777 und das Trent XWB im Airbus A350 haben ein hohes Bypass-Verhältnis für eine bessere Treibstoffeffizienz. Diese Feinmechanik erfordert komplexe Bearbeitung um die komplizierten Schaufelmuster zu erstellen.

Turboprop-Triebwerke

Turboprop-Motoren verwenden einen Gasturbinenkern, der über ein Getriebe einen Propeller antreibt. Sie:

• sind bei mittleren Geschwindigkeiten (300-400 mph) am effizientesten
• verbrauchen weniger Kraftstoff als reine Düsentriebwerke
• Gut geeignet für Regional- und Frachtflugzeuge
• erzeugen weniger Lärm in der Kabine als Turbofans

Ramjet/Scramjet-Triebwerke

Diese Motoren haben keine beweglichen Teile und arbeiten nur bei sehr hohen Geschwindigkeiten:

• Ramjets arbeiten von etwa Mach 3 bis Mach 6 (3-6-fache Schallgeschwindigkeit)
• Scramjets kann über Mach 6 arbeiten
• Beide werden hauptsächlich in Flugkörpern und Versuchsflugzeugen eingesetzt.
• Sie können nicht aus dem Stillstand heraus arbeiten und brauchen einen weiteren Motor, um schnell voranzukommen

Fortgeschrittene Systeme und Innovationen

Die Triebwerkstechnologie wird immer besser. Hier sind einige der neuesten Entwicklungen:

Schubvektorisierungsdüsen

Militärflugzeuge wie der F-22 Raptor verwenden Schubvektorsteuerung wo die Abgasdüse in verschiedene Richtungen zeigen kann:

• Das Flugzeug super-manövrierfähig machen
• Ermöglicht schnelle Richtungswechsel
• Ermöglicht kürzere Starts und Landungen

Additive Fertigung

3D-Druck verändert die Art und Weise, wie Motorenteile hergestellt werden:

• Komplexe Kühlkanäle können direkt in Turbinenschaufeln gedruckt werden
• Teile, die früher aus vielen Einzelteilen hergestellt wurden, können jetzt in einem Stück gedruckt werden
• Reduziert das Gewicht und verbessert die Leistung
• Ermöglicht schnelles Prototyping und Testen von neuen Designs

Viele CNC-Bearbeitungsprozesse werden nach wie vor neben dem 3D-Druck zur Herstellung von Präzisionsmotorteilen verwendet.

Verbundwerkstoffe mit keramischer Matrix (CMCs)

Diese erstaunlichen Materialien:

• Kann höheren Temperaturen standhalten als Metalle
• Wiegen weniger als herkömmliche Materialien
• Ermöglicht einen heißeren und effizienteren Motorbetrieb
• Benötigen weniger Kühlluft, was die Leistung verbessert

Hybrid-Elektro-Antrieb

Die Unternehmen entwickeln Motoren, die eine Kombination aus beidem darstellen:

• Herkömmliche Gasturbinen mit Elektromotoren
• Batterien für zusätzliche Stromversorgung oder Backup
• Potenzial für geringere Emissionen
• Flexibleres Energiemanagement

Materialwissenschaft in Strahltriebwerken

Verschiedene Teile von Düsentriebwerken benötigen unterschiedliche Werkstoffe, um bestimmte Anforderungen zu erfüllen:

Titan-Legierungen

Sie werden hauptsächlich in der Kompressorabteilung verwendet, weil sie:

• Sie haben ein hohes Verhältnis von Festigkeit zu Gewicht
• Korrosionsbeständigkeit
• Kann mit mäßiger Hitze umgehen
• Reduzieren Sie das Gesamtgewicht des Motors

Einkristalline Turbinenschaufeln

Moderne Turbinenschaufeln werden als Einkristalle aus Metall gezüchtet:

• haben keine Korngrenzen, an denen sich Risse bilden können
• Kann extremer Hitze standhalten, ohne sich zu verformen
• Halten viel länger als herkömmliche Klingen
• Ermöglicht einen heißeren und effizienteren Motorbetrieb

Die fortschrittliche Herstellung dieser Komponenten erfordert häufig 5-Achsen-Bearbeitung für perfekte Präzision.

Wärmeschutzbeschichtungen (TBCs)

Diese speziellen keramischen Beschichtungen:

• Schutz von Metallteilen vor extremer Hitze
• Ermöglicht höhere Betriebstemperaturen
• Verlängerung der Lebensdauer des Motors
• Verbesserung der Kraftstoffeffizienz

Sicherheit und Wartung von kritischen Komponenten

Um die Sicherheit von Düsentriebwerken zu gewährleisten, sind strenge Wartungsverfahren erforderlich:

Widerstandsfähigkeit gegen Vogelschlag

Die Ventilatorflügel müssen in der Lage sein:

• Widersteht Stößen von Vögeln
• Weiterfunktionieren nach Schäden
• Scherben im Motorgehäuse aufbewahren
• Verhinderung von Schäden am Rest des Flugzeugs

EGT (Abgastemperatur) Überwachung

Diese kritische Messung:

• Zeigt an, ob der Motor zu heiß läuft
• Hilft bei der Vorhersage, wann Teile ausfallen könnten
• Leitfaden für Wartungspläne
• Verhindert katastrophale Ausfälle

Rissdetektion in Turbinenscheiben

Spezielle Techniken finden winzige Risse, bevor sie gefährlich werden:

• Ultraschallprüfung nutzt Schallwellen, um verborgene Fehler zu finden
• Farbeindringprüfung macht winzige Risse sichtbar
• Röntgen- und CT-Scans zeigen das Innere von Teilen
• Regelmäßige Inspektionen verhindern Katastrophen

Fallstudien zu modernen Strahltriebwerken

GE9X: Das größte Turbofan-Triebwerk der Welt

Dieses massive Triebwerk für die Boeing 777X:

• Hat einen Lüfterdurchmesser von 134 Zoll (über 11 Fuß!)
• Erzeugt 134.300 Pfund Schubkraft
• Verwendet Lüfterblätter aus Kohlefaserverbundwerkstoff
• Erzielt eine Verbesserung des Kraftstoffverbrauchs von 10% gegenüber früheren Motoren
• Verfügt über 3D-gedruckte Kraftstoffdüsen für eine bessere Kraftstoffmischung

Rolls-Royce Trent XWB: Meister der Effizienz

Dieses Triebwerk treibt den Airbus A350 an:

• ist eines der effizientesten großen Turbofans im Einsatz
• Liefert 97.000 Pfund Schubkraft
• Bietet 15% eine bessere Kraftstoffeffizienz als frühere Motoren
• Verwendet fortschrittliche hohle Titan-Lüfterblätter
• Mit einem fortschrittlichen Kompressorsystem mit einem Druckverhältnis von 50:1

Pratt & Whitney F135: Militärisches Kraftpaket

Dieses Triebwerk für den Kampfjet F-35 Lightning II:

• Erzeugt über 43.000 Pfund Schubkraft
• Kann kurze Starts und vertikale Landungen ermöglichen
• Integrierte Tarnfunktionen zur Reduzierung der Radarsignatur
• Umfasst fortschrittliche digitale Steuerungen für präzise Leistung

Viele Komponenten für diese modernen Motoren erfordern Präzisionsmetallbearbeitung um genaue Spezifikationen zu erfüllen.

FAQs über Triebwerkskomponenten

Die Zukunft der Triebwerkstechnologie

Die Düsentriebwerkstechnologie entwickelt sich auf spannende Weise weiter:

• Wasserstoffverbrennung: Triebwerke, die Wasserstoff anstelle von Düsentreibstoff verbrennen können und nur Wasser als Abgas produzieren
• Nachhaltige Flugkraftstoffe (SAF): Drop-in-Ersatz für konventionellen Flugzeugtreibstoff aus erneuerbaren Quellen
• Offene Rotorkonstruktionen: Motoren mit freiliegenden Ventilatorschaufeln, die viel effizienter sind, aber Probleme mit der Geräuschentwicklung haben
• Verteilter Antrieb: Mehrere kleinere Triebwerke, die über das Flugzeug verteilt sind, anstelle einiger weniger großer Triebwerke
• Fortschrittliche Materialien: Neue Verbundwerkstoffe und Keramiken, die höhere Temperaturen und ein geringeres Gewicht ermöglichen

Zusammenfassung

Strahltriebwerke sind erstaunliche Maschinen mit vielen spezialisierten Komponenten, die perfekt zusammenarbeiten. Vom Lufteinlass an der Vorderseite bis zum Auspuffsystem an der Rückseite spielt jedes Teil eine entscheidende Rolle bei der Erzeugung des Schubs, der die moderne Luftfahrt antreibt.

Zu den wichtigsten Komponenten, die wir behandelt haben, gehören:

1. Die Lufteinlass das die Luft auffängt und in den Motor lenkt
2. Die Kompressor der die Luft auf hohen Druck presst
3. Die Verbrennungsanlage wo der Kraftstoff mit der Druckluft verbrennt
4. Die . die den heißen Gasen Energie entzieht
5. Die Auspuffanlage die Gase beschleunigt, um Schub zu erzeugen
6. Verschiedene unterstützende Systeme die dafür sorgen, dass alles reibungslos läuft

Im Zuge des technologischen Fortschritts werden Düsentriebwerke immer leistungsfähiger, effizienter und umweltfreundlicher, so dass der Luftverkehr auch für kommende Generationen ein wichtiger Bestandteil unserer Welt bleiben wird.
