Tipos de juntas de ajuste a presión en la fabricación industrial: Una guía completa
¿Tiene problemas de lentitud de montaje en su proceso de fabricación? ¿Piezas que no encajan correctamente? ¿O costosas fijaciones que añaden peso y gastos a sus productos? En problemas comunes puede perjudicar a su cuenta de resultados y retrasar el lanzamiento de productos. Peor aún, un mal diseño de las juntas puede provocar la rotura de piezas durante el montaje o el uso.
Estas frustraciones crecen cuando se acercan los plazos y aumentan las exigencias de producción. Los fallos de ajuste a presión suponen desperdicio de materiales, clientes insatisfechos y una reputación dañada. Sin el enfoque de diseño adecuado, estos problemas seguirán afectando a su proceso de fabricación.
En Istar Machining comprendemos estos retos. Nuestro mecanizado CNC de precisión proporciona la exactitud necesaria para unas juntas de ajuste a presión perfectas. Nuestro equipo ha ayudado a innumerables clientes industriales a resolver sus problemas de montaje con componentes de ajuste a presión fabricados por expertos.
Índice
¿Qué son las juntas Snap Fit?
Las juntas de ajuste a presión son conexiones especiales que permiten encajar las piezas sin herramientas ni piezas adicionales. Tienen ganchos o protuberancias que se flexionan al empujarlas y vuelven a encajarse para bloquearlas.
Estas juntas inteligentes ayudan a hacer las cosas más rápido y más barato construir. Son muy populares en muchos sectores en los que hay que montar cosas rápidamente.
Tipos de juntas de ajuste a presión para aplicaciones industriales
1. Juntas en voladizo
Juntas en voladizo son el tipo más común. Funcionan como un brazo elástico con un gancho en el extremo.
Cómo funcionan:
- A brazo largo se dobla al empujarlo
- En gancho se desliza sobre la otra parte
- El brazo retrocede para unir piezas
Mejores usos:
- Cajas electrónicas
- Piezas de automóviles
- Contenedores de plástico
Nuestra Mecanizado de prototipos CNC service puede crear uniones a presión en voladizo precisas en diversos materiales.
Datos del material:
| Material | Tolerancia a la fuerza | Ciclos antes del fallo |
| ABS | 15-20 N | 5,000-10,000 |
| Nylon | 18-22 N | 8,000-12,000 |
| PP | 12-18 N | 3,000-8,000 |
Una mayor fabricante de electrónica utilizó nuestras juntas de resorte en voladizo en sus cajas de productos y redujo el tiempo de montaje en 40%.

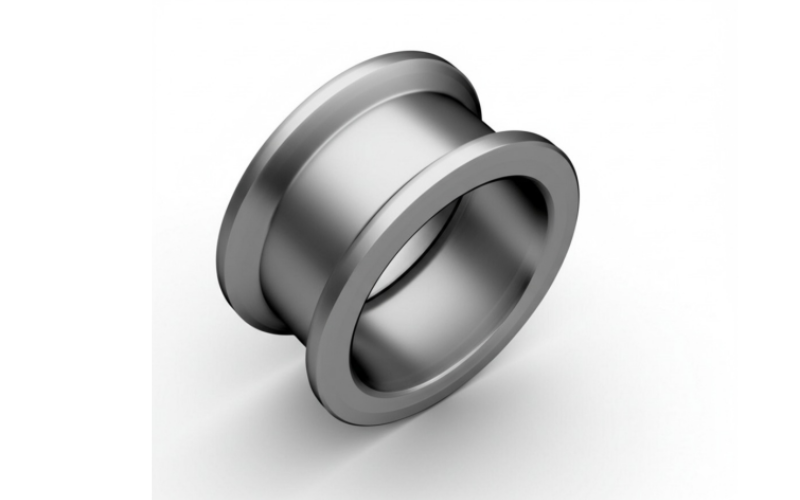

2. Ajustes a presión anulares
Ajustes rápidos anulares son redondas y funcionan en círculo. Son perfectas para tubos, tapones y piezas redondas.
Cómo funcionan:
- En borde redondo tiene una cresta o ranura
- Las piezas se empujan entre sí y el borde se dobla ligeramente
- En broches de cresta en la ranura
Mejores usos:
- Tapones para productos sanitarios
- Tapas de botellas
- Conexiones de tubos
Nuestra mecanizado de precisión CNC garantizan el ajuste perfecto de estos componentes críticos.
Rendimiento del material:
| Material | Capacidad de carga axial | Vida útil típica |
| PC | 30-50 N | 1,000-2,000 |
| PEEK | 40-55 N | 1,800-2,500 |
| POM | 25-45 N | 1,200-1,800 |
A empresa de dispositivos médicos se asoció con Istar Machining para los encajes a presión anulares en sus envases estériles, cumpliendo las normas de la FDA y eliminando los adhesivos.

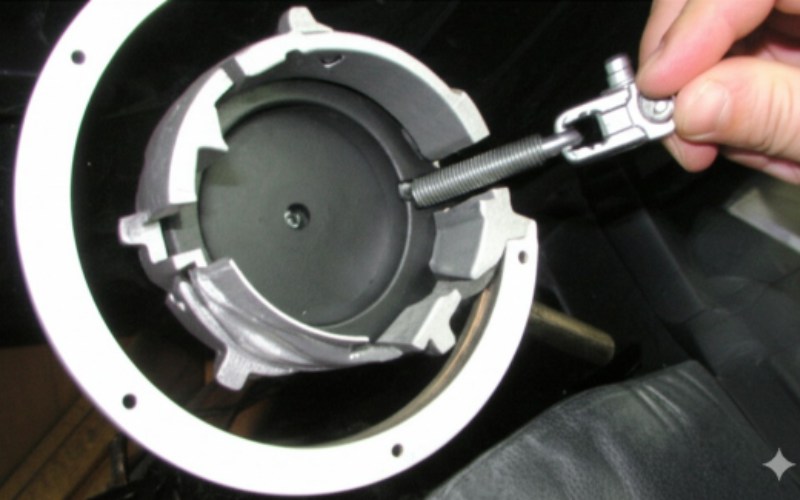

3. Juntas de torsión
Juntas elásticas de torsión girar para bloquear en lugar de empujar directamente. Son buenos para piezas que necesitan girar.
Cómo funcionan:
- Las piezas tienen patrones de coincidencia
- Una parte giros en el otro
- Dientes o lengüetas coger y mantener
Mejores usos:
- Tapas de batería
- Soportes para objetivos de cámara
- Herramientas de cambio rápido
Nuestra Mecanizado en 5 ejes crea uniones torsionales complejas con geometrías precisas.
Especificaciones de par:
| Material | Resistencia al par | Ciclos máximos |
| Nylon | 10-15 N-m | 2,000-5,000 |
| POM | 8-12 N-m | 3,000-6,000 |
| ABS | 5-10 N-m | 1,500-4,000 |
A fabricante de smartphones utilizó nuestras juntas de presión de torsión para las tapas de las baterías, que mantuvieron la estanqueidad durante más de 10.000 ciclos.

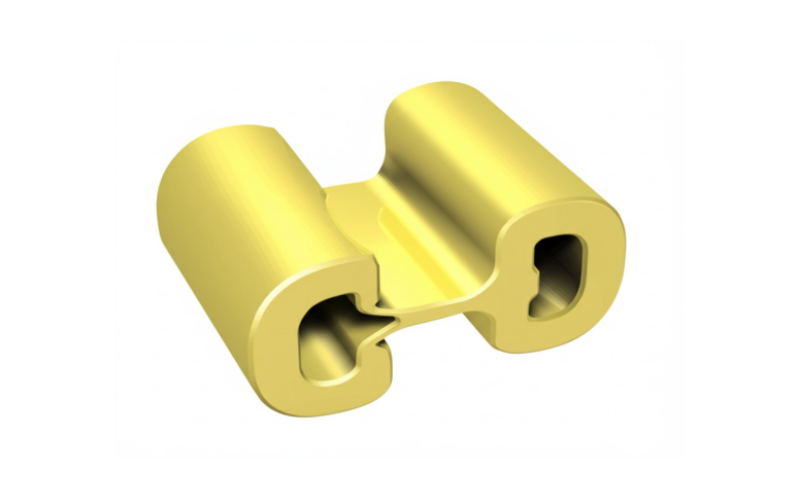

4. Encaje a presión en forma de U
Encaje a presión en forma de U utilizan dos brazos que se doblan juntos. Son muy resistentes y pueden sujetar piezas pesadas.
Cómo funcionan:
- Dos brazos paralelos flexionar juntos
- Ambos brazos tienen características de bloqueo
- Los brazos dobles proporcionan fuerza extra
Mejores usos:
- Salpicaderos
- Paneles para maquinaria pesada
- Conjuntos portantes
Estas exigentes aplicaciones se benefician de nuestra Fresado CNC experiencia.
Capacidad de carga:
| Material | Fuerza de retención | Resistencia a las vibraciones |
| Vidrio-PP | 50-70 N | 15-50 Hz |
| Poliamida | 55-75 N | 20-60 Hz |
| ABS | 45-65 N | 10-40 Hz |
En proveedor de automoción Reducción del tiempo de montaje del salpicadero en 40% utilizando encajes a presión en forma de U fabricados por Istar Machining.
Buenas prácticas para el diseño de juntas de ajuste a presión
Guía de selección de materiales
Elegir el material adecuado es muy importante para los ajustes a presión. He aquí una guía sencilla:
Los mejores materiales para los ajustes a presión:
- ABS: Buena elección global para productos de consumo
- Nylon: Ideal para aplicaciones de alta tensión
- Polipropileno: Excelente flexibilidad para muchos usos
- PEEK: Ideal para altas temperaturas
En Istar Machining, destacamos en mecanizado CNC de plásticos de todos estos materiales.
Prevención del estrés y la fatiga
Para que los ajustes a presión duren más:
- Utilice esquinas redondeadas en lugar de afilados
- Hacer la base más grueso que la parte de flexión
- Añadir costillas para la fuerza
- Diseños de prueba con modelos informáticos
Prototipos y pruebas
Antes de la producción en serie:
- Fabrique piezas de prueba con nuestro mecanizado rápido CNC servicio
- Prueba en frío y calor condiciones
- Comprueba cuántas veces pueden partirse antes de romperse
- Prueba con usuarios reales
Aplicaciones reales
Industria del automóvil
Fabricantes de automóviles uso snap fits para:
- Conjuntos de salpicadero
- Tapicería interior
- Paneles de acceso
- Cajas de luz
A Montaje del panel Toyota El uso de encajes a presión redujo el peso en 0,5 kg por vehículo y el tiempo de montaje en 40%.
Productos sanitarios
Empresas médicas confíe en los ajustes a presión para:
- Cierres de jeringa
- Envasado estéril
- Material desechable
- Contenedores de muestras
A Dispositivo Medtronic mediante encajes anulares a presión mantenían la esterilidad a la vez que permitían el acceso rápido del personal médico.
Aplicaciones aeroespaciales
Fabricantes de aviones uso snap fits para:
- Paneles ligeros
- Tapas de acceso
- Componentes interiores
- Elementos no estructurales
A Proveedor de Boeing Reducción del número de elementos de fijación en 30% utilizando nuestros ajustes a presión mecanizados con precisión.
Electrónica
Empresas tecnológicas dependen de los ajustes a presión para:
- Fundas de teléfono
- Tapas de batería
- Conexiones de accesorios
- Componentes de montaje rápido
En Producto Apple El uso de juntas de encaje en voladizo permitía acceder a las reparaciones manteniendo la resistencia al agua.
Cuándo evitar los ataques repentinos
Los ajustes a presión no siempre son la mejor opción. Considera otras opciones cuando:
- Las piezas deben nunca se deshacen
- Productos cara calor muy elevado
- Las articulaciones deben soportar cargas extremas
- El montaje requiere sellado perfecto
En estos casos, considere:
- Adhesivos
- Soldadura por ultrasonidos
- Fijaciones tradicionales
- Enlace químico
Preguntas frecuentes sobre los encajes a presión
¿Pueden los ajustes a presión soportar las vibraciones de la maquinaria pesada?
Sísi se diseñan adecuadamente. Los encajes a presión en forma de U con nervios reforzados pueden soportar vibraciones importantes, especialmente cuando están fabricados con materiales como el nailon.
¿Son reutilizables los encajes a presión?
Depende del diseño. Las juntas en voladizo suelen ser reutilizables, mientras que los ajustes a presión anulares pueden desgastarse tras varios usos. Nuestro mecanizado CNC a medida puede crear diseños optimizados para su reutilización.
¿Qué limitaciones existen en los entornos de alta temperatura?
Los plásticos estándar como el ABS tienen límites térmicos en torno a los 80°C. Para aplicaciones de alta temperatura, recomendamos plásticos técnicos como el PEEK, que funciona bien hasta los 250 °C.
Cómo puede ayudar Istar Machining
En Istar Machining, estamos especializados en la creación de juntas de ajuste a presión precisas para aplicaciones industriales. Nuestros servicios incluyen:
- Consulta de diseño para optimizar sus diseños de ajuste a presión
- Selección de materiales experiencia para su aplicación específica
- Producción de prototipos para probar sus diseños
- Fabricación a escala industrial de componentes a presión
Nuestra Servicio de mecanizado CNC proporciona las estrechas tolerancias esenciales para el éxito de las uniones a presión.
Caso práctico: Montaje de salpicaderos de automóviles
Problema: Un fabricante de piezas de automóvil tenía tiempos de montaje lentos y costes elevados con los paneles del salpicadero atornillados.
Solución: Istar Machining diseñó y produjo encajes a presión en forma de U utilizando polipropileno relleno de vidrio.
Resultados:
- Tiempo de montaje reducido por 40%
- Peso reducido en 0,5 kg por vehículo
- Ahora las piezas encajan correctamente cada vez
- Sin necesidad de fijaciones
Conclusión
Las juntas de ajuste a presión ofrecen enormes ventajas para la fabricación industrial cuando se diseñan y fabrican correctamente. Tanto si necesita ajustes a presión en voladizo, anulares, torsionales o en forma de U, la clave está en la fabricación de precisión.
En Istar Machining, combinamos experiencia en diseño con precisión Mecanizado CNC para crear juntas de ajuste a presión que funcionen perfectamente en sus aplicaciones. Nuestro equipo le ayuda a seleccionar el tipo de junta y el material adecuados para sus necesidades específicas.
Póngase en contacto con nosotros hoy mismo para saber cómo podemos ayudarle a resolver sus problemas de ensamblaje con juntas de ajuste a presión mecanizadas a medida.
