Comprendre la conductivité électrique de l'aluminium

Lorsque vous levez les yeux "Conductivité électrique de l'aluminiumLa plupart des articles vous donnent des chiffres, puis passent rapidement à "et c'est la raison pour laquelle nous l'utilisons dans les lignes électriques".

Utile ? Bien sûr. Profondément compréhensible ? Pas vraiment.

Allons plus lentement, relions la physique à des choix d'ingénierie concrets et transformons l'aluminium de "ce substitut de cuivre moins cher" en quelque chose de concret. comprendre et peut concevoir en toute confiance.

Vue d'ensemble : L'importance de la conductivité de l'aluminium

L'aluminium se trouve à un endroit idéal :

• Ce n'est pas le meilleur conducteur sur Terre.
• Ce n'est pas le métal le plus résistant.
• Il n'est pas le plus résistant à la chaleur.

Mais la combinaison de bonne conductivité électrique, très faible densitéet propriétés mécaniques solides C'est pourquoi il domine les lignes électriques aériennes, les barres omnibus, les composants des véhicules électriques, etc.

À température ambiante (environ 20 °C), l'aluminium pur a une conductivité électrique d'environ 3,5 × 10⁷ S/mqui est d'environ 61% de la conductivité du cuivre.

C'est le titre de l'article... mais la vraie histoire est la suivante comment et pourquoi ce nombre varie en fonction de la pureté, de la température, de l'alliage, de la microstructure et même de l'état de surface.

• Principaux enseignements à tirer de l'expérience
  • Aluminium pur ≈ 36-38 MS/m (3,6-3,8 × 10⁷ S/m), ≈ 61% IACS, ≈ 61% de la conductivité du cuivre à 20 °C.
  • L'aluminium résistivité à 20 °C est de ~2,65-2,8 × 10-⁸ Ω-m.
  • Conductivité diminue avec la température (coefficient de température positif de la résistivité ≈ 0,0038-0,0039 /°C).
  • Alliage (comme les séries 6xxx ou 2xxx) réduit la conductivité mais renforce la force.
  • Pour les même résistanceLes conducteurs en aluminium doivent être plus grande section transversale que le cuivre, mais pèsent beaucoup moins lourd.

1. Qu'est-ce que la "conductivité électrique" ?

Éliminons rapidement le jargon.

Conductivité électrique (σ) vous dit avec quelle facilité les électrons peuvent se déplacer dans un matériau. Une conductivité élevée = les électrons circulent avec moins de "frottement".

Son inverse est résistivité électrique (ρ):

[σ = \frac{1}{ρ} ]

Pour l'aluminium à ~20 °C, ρ ≈ 2,65-2,8 × 10-⁸ Ω-m, ce qui donne σ ≈ 3,5-3,8 × 10⁷ S/m.

Si vous dimensionnez un conducteur, toutes les équations habituelles du système électrique se résument à :

• Résistivité plus faible → pertes plus faibles → moins d'échauffement → chutes de tension plus faibles pour une section transversale donnée.

• Comment la conductivité se manifeste-t-elle dans votre travail quotidien ?
  • Le ampacité que vous utilisez ? Elles sont basées sur la résistivité et les limites thermiques.
  • Calculateurs de chute de tension ? Sous le capot, ils utilisent R = ρ-L/A.
  • Chauffage des barres omnibus et des câbles dans les simulations de flux de charge ou FEM ? Encore une fois : résistivité en fonction de la température.
  • En choisissant l'aluminium plutôt que le cuivre, vous échangez R plus élevé pour masse et coût réduits.

2. Aluminium et autres métaux conducteurs (avec chiffres)

L'aluminium n'est pas le roi de la conductivité - cette couronne revient à l'argent et au cuivre - mais il est loin d'être "mauvais".

Voici la position de l'aluminium par rapport aux autres conducteurs courants à ~20 °C :

Non, l'aluminium n'est pas "mauvais conducteur". En fait, il est l'un des meilleurs conducteurs parmi les métaux de construction, mais pas aussi bien que le cuivre ou l'argent.

• Ce que ce tableau implique réellement
  • L'aluminium est suffisant pour la plupart des transmissions et des distributions d'énergie si la section transversale est augmentée.
  • Pour les traces de circuits imprimés et les petits connecteurs, Le cuivre gagne toujours parce que l'espace est restreint et que le comportement de contact est important.
  • Lorsque vous vous souciez de kilomètres de lignes aériennes, le économie de masse et de coût de l'aluminium deviennent beaucoup plus importants que la conductivité pure.

3. Pourquoi l'aluminium est-il conducteur ? L'histoire au niveau atomique

Au niveau atomique, chaque atome d'aluminium contribue électrons de valence libres qui peuvent se déplacer dans le réseau du métal. Dans l'aluminium pur, bien ordonné, les électrons suivent une trajectoire relativement régulière.

Mais l'aluminium technique n'est jamais parfaitement idéal. Vous avez :

• Grains et joints de grains,
• Dislocations dues aux processus de formation,
• Éléments d'alliage (Mg, Si, Cu, Zn, etc.),
• Impuretés et précipités.

Les études microstructurales des alliages d'aluminium montrent que les limites des grains et les atomes de soluté dispersent les électronsaugmentant ainsi la résistivité. Le contrôle de la composition et de la microstructure de l'alliage est un levier important dans l'ajustement de la conductivité.

• Facteurs microstructuraux nuisant à la conductivité
  • Éléments d'alliage (par exemple, Mg, Si, Cu) → ajoutent des centres de diffusion pour les électrons.
  • Granulométrie fine et nombreux joints de grains → plus d'interruptions dans le réseau cristallin.
  • Précipités et inclusions (par exemple, oxydes, carbures) → régions locales de résistivité très différente.
  • Travail à froid et dislocations → réseau déformé, encore plus de diffusion d'électrons.

4. Pureté, alliages et conductivité dans le monde réel

L'aluminium pur (99,99%) peut atteindre une épaisseur de ≈ 1,5 mm. 64-65% IACSavec une conductivité de ~3,8 × 10⁷ S/m et une résistivité de ~2,65 × 10-⁸ Ω-m.

Mais il s'agit là d'une méthode de laboratoire, qui n'est pas toujours adaptée aux plantes.

Les alliages techniques échangent une certaine conductivité contre de la solidité, de l'usinabilité ou de la résistance à la corrosion. Les alliages couramment utilisés pour l'électricité (comme les 6101 et 6xxx spécialement traité) sont conçus pour maintenir une conductivité raisonnablement élevée tout en offrant des performances mécaniques bien supérieures à celles de l'aluminium ultra-pur.

• Tendance typique : pureté en fonction de la conductivité
  • Al ultra-pur (99,99%) : ~65% IACSLa conductivité de l'eau est étonnante, mais elle est douce et faible.
  • Al "pur" commercial (≈99,7%) : conductivité légèrement inférieure, mais toujours bonne pour de nombreux conducteurs.
  • Alliages électriques (par exemple, 6101, certains 6xxx) : ~53-57% IACS; bon compromis pour les barres omnibus, les tubes et les profilés.
  • Alliages structurels (par exemple, 2xxx, 7xxx) : conductivité beaucoup plus faible ; optimisés pour la résistance et la robustesse, ils ne transportent pas de courant.

5. La température : Le cadran caché que les ingénieurs sous-estiment souvent

Résistivité de l'aluminium augmente avec la température.

Le coefficient de température de la résistivité (α) pour l'aluminium est d'environ 0,0038-0,0039 par °C. Cela signifie que chaque degré Celsius d'augmentation accroît la résistivité d'environ 0,38-0,39% de sa valeur à 20 °C.

Sous forme d'équation (approximative, proche de la température ambiante) :

[ ρ(T) ≈ ρ_{20} \cdot \big[1 + α (T - 20°C)\big] ]

Ainsi, si votre conducteur passe de 20 °C à 100 °C, vous pouvez voir la résistivité augmenter de 30% ou plus-et cela signifie :

• Chute de tension plus importante
• Plus de pertes de l'I²R
• Des températures encore plus élevées (rétroaction positive si elle n'est pas contrôlée)

C'est pourquoi les courbes de courant admissible et les tableaux de déclassement sont si importants pour les barres omnibus et les câbles en aluminium.

• Implications pratiques de la température sur la conception
  • Ne pas dimensionner les conducteurs en aluminium sur 20 °C données si vous vous attendez à des environnements chauds ou à une densité de courant élevée.
  • Pour les barres omnibus et les conducteurs enfermés, il faut considérer température d'équilibre (souvent 60-90 °C) comme point de conception.
  • Dans les études de court-circuit ou de surcharge, n'oubliez pas que sauts de résistance instantanée en fonction de la températurequi influent sur les courants de défaut et le transfert d'énergie.

6. Aluminium contre cuivre : Pas "meilleur ou pire"... juste différent

La plupart des articles de comparaison s'arrêtent à : "L'aluminium possède environ 61% de la conductivité du cuivre, mais seulement 30% de son poids. C'est vrai, et c'est très important.

Traduisons cela en ce que vous en fait choisir dans un dessin ou modèle :

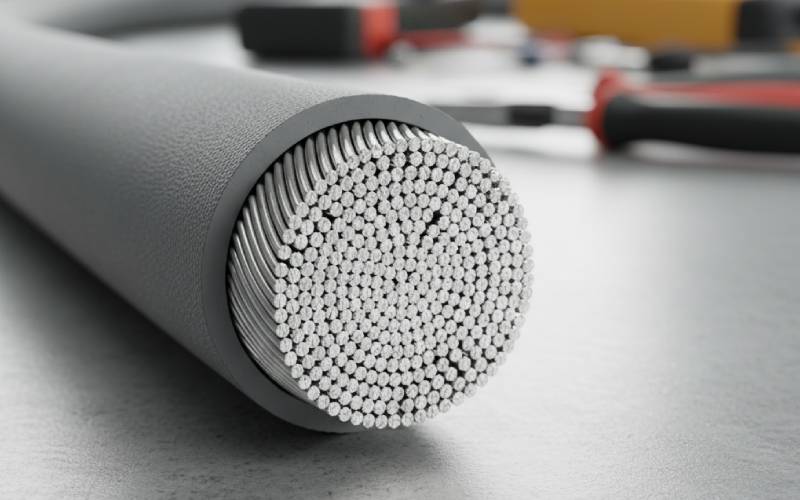

• Pour obtenir la même résistance comme un conducteur en cuivre, un conducteur en aluminium a besoin d'une plus grande section transversale car sa résistivité est plus élevée (≈0,0282 vs 0,0172 (Ω-mm²)/m pour Al vs Cu).
• Même avec une plus grande section, le conducteur en aluminium est encore beaucoup plus léger grâce à sa densité beaucoup plus faible.

Ainsi, pour les longues lignes électriques, les lignes aériennes et les applications où la masse est importante (aérospatiale, véhicules électriques, grands systèmes de busway), l'aluminium est souvent le choix rationnel.

• Les domaines dans lesquels l'aluminium tend à l'emporter sur le cuivre
  • Lignes aériennes de transport et de distribution - faible masse → portées plus longues, pylônes moins chers.

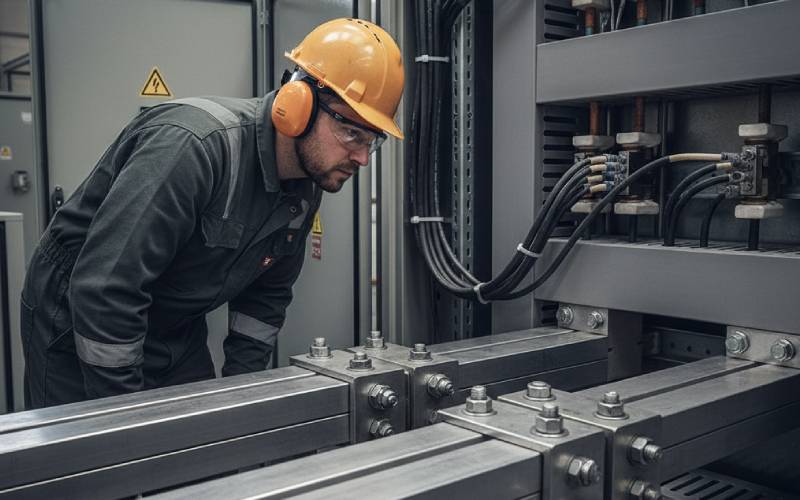

  • Barres et canalisations de bus de grande taille - Les grandes sections sont acceptables, le gain de poids est énorme.
  • Câblage automobile et aérospatial - la réduction de la masse se traduit directement par l'efficacité.
  • Systèmes à courant fort sensibles aux coûts - réduction du coût des matières premières au détriment de profils plus grands.

7. État de surface et finition : la conductivité n'est pas seulement une propriété de masse

Un point subtil mais important : les performances électriques ne dépendent pas uniquement de la résistivité globale ; état de surface peut affecter de manière significative résistance de contact et même la conductivité effective dans certaines configurations.

Les finitions et les phénomènes de surface les plus courants sur l'aluminium sont les suivants :

• Couche d'oxyde naturel - L'aluminium forme presque instantanément dans l'air un film d'oxyde mince mais très résistant.
• Anodisation - épaissit délibérément cet oxyde, ce qui est excellent pour la résistance à la corrosion et à l'usure, terrible pour un contact électrique direct, à moins qu'il ne soit retiré de manière sélective.
• Revêtements, peintures, placage - peuvent être isolants ou conducteurs en fonction de leur composition chimique et de leur épaisseur.

Des discussions récentes dans l'industrie ont mis en évidence la façon dont les finitions telles que l'anodisation, les revêtements et l'accumulation d'oxyde peuvent modifier sensiblement le comportement électrique de l'aluminium aux interfaces et dans les applications à haute fréquence.

• Bonnes pratiques pour le maintien des performances électriques
  • Traiter zones de contact différemment des zones cosmétiques : les maintenir exemptes d'oxyde ou utiliser un revêtement compatible (par exemple, de l'étain).
  • Utilisation composés pour joints et des cosses/connecteurs adaptés à l'aluminium pour contrôler la résistance de contact et éviter les problèmes galvaniques.
  • Pour les applications à haute fréquence (RF, commutation à grande vitesse), n'oubliez pas que effet sur la peau rend l'état de surface encore plus critique.

8. Comment les ingénieurs mesurent-ils la conductivité de l'aluminium ?

Au lieu de considérer "3,5 × 10⁷ S/m" comme un chiffre magique provenant directement des dieux des fiches techniques, il est utile de savoir comment il est obtenu.

Les approches les plus courantes sont les suivantes :

1. Mesure directe de la résistivité
   • Faire passer un courant connu à travers un échantillon de longueur et de section connues, mesurer la chute de tension et calculer la résistivité via R = ρ-L/A.
   • Souvent réalisé avec sonde à quatre points des méthodes permettant d'éliminer les erreurs de résistance du plomb.
2. Mesure IACS (conductivité %)
   • IACS = International Annealed Copper Standard (norme internationale de cuivre recuit).
   • Le cuivre pur recuit à 20 °C = 100%. L'aluminium et ses alliages sont exprimés en % IACS, ce qui facilite les comparaisons : par exemple, "61% IACS aluminium".
3. Conductivimètres à courant de Foucault
   • Dispositifs non destructifs étalonnés par rapport à des normes de référence ; largement utilisés dans le cadre de l'assurance qualité pour les produits en aluminium, les tubes et les extrusions.

• Si vous spécifiez ou testez des conducteurs en aluminium
  • Demandez aux fournisseurs % IACS et le température d'essai (20 °C est la norme, mais à confirmer).
  • Pour les applications critiques, demander détails de la méthode d'essai (sonde à quatre points contre courant de Foucault, préparation de l'échantillon, etc.)
  • Poursuivre variabilité d'un lot à l'autre-Les changements de microstructure et de niveau d'impureté peuvent modifier la conductivité suffisamment pour être importants dans des systèmes bien conçus.

9. La recherche moderne : Peut-on augmenter la conductivité de l'aluminium ?

Vous n'êtes pas le seul à essayer de tirer davantage de performances d'un kilogramme d'aluminium.

Les recherches actuelles portent sur

• Contrôle de la pureté et ingénierie de la microstructure - en réduisant les joints de grains et les impuretés pour rapprocher l'Al commercialement pur de sa conductivité théorique.
• Additions de terres rares (Ce, La, etc.) - utilisé en quantités infimes pour ajuster la distorsion du réseau et la diffusion des électrons, ce qui peut améliorer la conductivité de certains systèmes d'alliage.

L'objectif est simple : performances électriques comparables à celles du cuivre pour un poids et un coût comparables à ceux de l'aluminium. Nous n'en sommes pas encore là, mais l'écart se réduit pour les applications spécialisées.

• Pourquoi cela vous concerne (même si vous n'êtes pas chercheur)
  • Vous pouvez commencer à voir nouvelles qualités d'aluminium commercialisés spécifiquement en tant qu'"alliages à haute conductivité" avec un σ légèrement meilleur et une résistance décente.
  • Dans les moteurs, les transformateurs, les composants EV et les générateurs, même un quelques pour cent d'amélioration de la conductivité peut signifier moins de cuivre, moins de chaleur ou des conceptions plus compactes.

10. Mythes courants sur la conductivité de l'aluminium (et ce qui est vrai en réalité)

Démontons en douceur quelques idées fausses persistantes qui apparaissent dans les spécifications et les réunions.

Mythe 1 : "L'aluminium est un mauvais conducteur". La réalité : L'aluminium est l'un des meilleur Le cuivre est le plus grand conducteur électrique du tableau périodique, mais il n'est pas aussi performant que le cuivre ou l'argent. Pour de nombreuses applications électriques, il est plus que suffisant lorsqu'il est correctement dimensionné.

Mythe 2 : "L'aluminium surchauffe facilement car c'est un mauvais conducteur". Réalité : La surchauffe est généralement due à une section transversale sous-dimensionnée, des joints de mauvaise qualité ou un déclassement inadéquatLa conductivité de l'acier n'est pas intrinsèquement terrible. Cependant, son coefficient de température positif et sa résistance de contact due à l'oxyde, faire exigent une conception minutieuse.

Mythe 3 : "Tous les alliages d'aluminium sont similaires sur le plan électrique". Réalité : La conductivité peut chuter radicalement dès que l'on commence à allier fortement l'aluminium pour la résistance (2xxx, 7xxx, etc.). Les alliages de qualité électrique et les alliages de qualité structurelle sont optimisés pour des choses très différentes.

• Vérification rapide de la réalité des fiches techniques et des réunions
  • Si quelqu'un vous dit que l'aluminium ne supporte pas les courants forts, posez la question : "Quelle section, quelle température et quelle qualité de joint ?
  • Si l'on vous dit que cet alliage d'aluminium est semblable au cuivre sur le plan électrique, méfiez-vous et recherchez les éléments suivants % Données IACS.
  • En cas de doute, faites le calcul : comparer les pertes R, I²R, la masse et le coût au lieu d'utiliser des adjectifs.

11. Une liste de contrôle simple axée sur la conception

Vous connaissez maintenant plus que la valeur de la conductivité de l'aluminium. Pour traduire ces connaissances en meilleures conceptions, gardez une liste de contrôle mentale.

Lorsque vous travaillez avec de l'aluminium comme conducteur, passez mentalement à travers :

1. De quel alliage et de quelle pureté s'agit-il ?
   • Vérifier % IACS et les propriétés mécaniques.
2. À quelle température de fonctionnement ce conducteur doit-il fonctionner ?
   • Appliquer les coefficients de température ; ne pas supposer que la température est de 20 °C.
3. Quelle est la longueur du chemin et quelle est la chute de tension autorisée ?
   • Utilisation R = ρ-L/Aincluent un ρ(T) réaliste.
4. Les connexions et les terminaisons sont-elles conçues pour l'aluminium ?
   • Composé de joint, cosses compatibles, pression de contact, gestion de l'oxyde.
5. Le poids ou le coût constituent-ils une contrainte majeure ?
   • Si oui, l'aluminium l'emporte souvent sur le cuivre, même avec une section transversale plus importante.
6. La finition de la surface aura-t-elle une incidence sur les performances ?
   • Anodisation, revêtements, protection contre la corrosion par rapport aux surfaces de contact nues.

• Si vous ne vous souvenez de rien d'autre, souvenez-vous de ceci
  • La conductivité de l'aluminium est bonne, prévisible et adaptable.
  • Son comportement est régi par les mêmes principes fondamentaux que tout métal : ρ, T, microstructure et chimie.
  • Traitez-le comme un matériau d'ingénierie de premier ordre, et non comme un compromis budgétaire, et il vous récompensera par des conceptions plus légères, plus efficaces et plus économiques.
