Pemesinan EDM Sinker: Panduan Utama

Daftar Isi

Apa yang dimaksud dengan Sinker EDM?

Sinker EDM adalah cara untuk memotong logam. Ini juga disebut EDM yang tenggelam, Ram EDMatau EDM tipe rongga. Alat ini menggunakan percikan api kecil untuk memotong logam. Percikan api melompat dari alat ke bagian logam. Alat dan bagian tersebut berada di dalam cairan khusus.

Saat Anda perlu membuat lubang yang dalam atau bentuk mewah dalam logam keras, Sinker EDM sangat bagus. Alat ini dapat memotong logam paling keras yang tidak dapat dipotong oleh alat lain.

Cara Kerja Sinker EDM

Sinker EDM menggunakan ide yang sederhana. Pertama, kami menaruh alat berbentuk dan bagian logam di dalam bak berisi cairan. Kemudian, kami menyalakan listrik. Percikan api kecil melompat dari alat ke logam. Setiap percikan melelehkan sedikit logam. Cairan membantu membersihkan potongan-potongan kecil logam.

Langkah-langkahnya adalah:

Letakkan alat sangat dekat dengan logam
Nyalakan daya
Percikan api melompat dan melelehkan logam
Cairan membasuh bagian yang meleleh
Alat bergerak ke bawah untuk membuat bentuk

Hal-hal utama yang bisa kita atur adalah:

Seberapa besar percikan apinya
Berapa lama lompatan bunga api
Seberapa cepat alat bergerak

Sinker EDM vs Wire EDM: Mana yang Harus Dipilih?

Mari kita lihat bagaimana Sinker EDM dan Kawat EDM tidak sama.

Apa yang Harus Dibandingkan	Sinker EDM	Kawat EDM
Apa yang paling baik dipotong	Logam tebal dan keras; lubang yang dalam	Bagian tipis, potongan kecil
Bentuk yang dibuatnya	Bentuk 3D seperti cetakan; bagian atas bergelombang	Bentuk 2D/3D dengan sisi datar
Seberapa cepat kerjanya	Lebih lambat tetapi menghasilkan detail yang mewah	Lebih cepat untuk pemotongan yang menembus semua bagian
Biaya untuk menjalankan	20-30% lebih dari Wire EDM untuk pemotongan sederhana	Lebih murah untuk pemotongan dasar

Sinker EDM adalah yang terbaik saat Anda membutuhkannya:

Lubang yang dalam
Bentuk 3D
Untuk memotong logam yang sangat keras

Untuk membuat potongan datar atau memotong seluruh bagian, Anda mungkin ingin menggunakan Pemesinan EDM kawat sebagai gantinya.

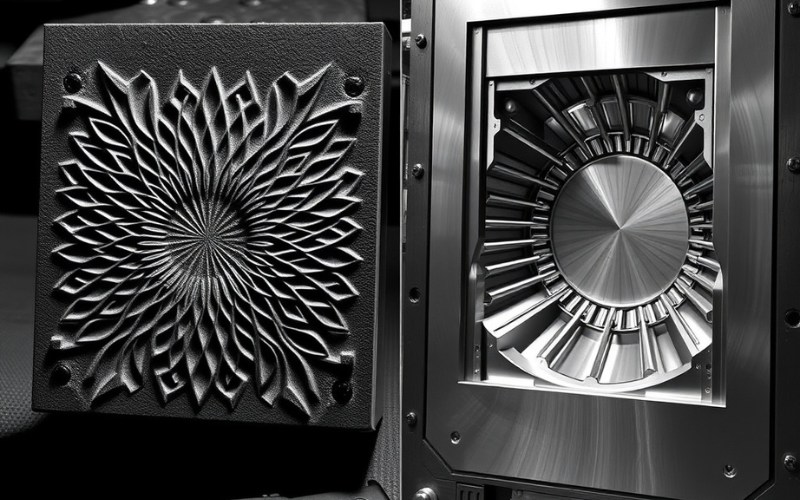

Penggunaan Utama EDM Sinker

Sinker EDM membantu membuat banyak hal:

Pembuatan alat dan cetakan: Membuat cetakan untuk mainan dan suku cadang plastik.
Suku cadang pesawat: Membuat bilah mesin jet dan komponen bahan bakar.
Peralatan medis: Membuat peralatan untuk dokter dan bagian tubuh palsu.
Suku cadang mobil: Membuat ruang roda gigi dan bagian-bagian mesin.

Apabila suatu bagian harus sangat keras, tetapi juga memiliki bentuk yang mewah, Sinker EDM adalah pilihan utama. Pisau ini dapat memotong logam yang paling keras seperti logam yang lembut.

Bahan & Desain Elektroda

Alat yang digunakan dalam Sinker EDM disebut sebagai elektroda. Kita bisa membuatnya dari:

Grafit: Sebagian besar toko menggunakan ini. Cepat dan harganya lebih murah.
Tembaga: Hal ini menghasilkan potongan yang sangat halus, tetapi harganya lebih mahal.
Tembaga-tungsten: Ini berfungsi untuk pekerjaan yang sangat panas.

Ketika kita membuat sebuah elektrodayang harus kita pikirkan:

Bentuknya harus sesuai dengan apa yang ingin kita potong
Ini akan aus saat dipotong, jadi kami merencanakan untuk itu
Beberapa bagian membutuhkan lebih dari satu elektroda

Yang terbaik elektroda tergantung pada apa yang Anda buat. Untuk potongan yang besar dan kasar, grafit bagus. Untuk potongan kecil dan halus, tembaga lebih baik.

Hal-hal Baik Tentang Sinker EDM

Sinker EDM memiliki banyak poin bagus:

Memotong logam super keras: Bahkan baja yang paling keras pun tidak menjadi masalah.
Tidak ada bagian yang dipaksakan: Alat ini tidak pernah menyentuh bagian tersebut, jadi tidak ada yang bengkok.
Hasil akhir yang sangat halus: Membuat komponen sehalus kaca (lebih kecil dari 0,4 µm).
Membuat bagian yang sama berulang-ulang: Sangat bagus untuk membuat banyak hal yang sama.

Hal utama yang membuat Sinker EDM istimewa adalah dapat memotong logam apa pun, sekeras apa pun, menjadi bentuk apa pun.

Bagian yang Sulit Menggunakan Sinker EDM

Sinker EDM juga memiliki beberapa bagian yang sulit:

Bekerja dengan lambat: Perlu waktu untuk memotong area yang luas.
Alat-alat menjadi rusak: Untuk bentuk yang mewah, Anda mungkin memerlukan banyak alat, yang harganya lebih mahal.
Hanya memotong logam: Tidak dapat memotong plastik atau kayu.

Bahkan dengan bagian-bagian yang sulit ini, Sinker EDM masih merupakan cara terbaik untuk membuat beberapa bagian yang tidak dapat dibuat oleh alat lain.

Perusahaan Besar yang Membuat Mesin EDM Sinker

Perusahaan utama yang membuat Sinker EDM mesin:

Sodick: Dikenal dengan mesin yang cepat dan bagus.
Makino: Membuat mesin-mesin canggih untuk suku cadang mewah.
Mitsubishi Electric: Membuat mesin yang andal dan tahan lama.

Mesin-mesin yang populer termasuk Makino EDAC1 dan Sodick VL400Q. Mesin-mesin ini dapat membuat komponen yang sangat mewah.

Gagasan Baru dalam Sinker EDM

Dunia Sinker EDM terus berubah:

Mesin padu padan: Alat baru yang melakukan EDM dan juga menggiling atau menggiling.
Kontrol cerdas: Komputer yang menemukan cara terbaik untuk membuat percikan api.
Cairan yang lebih baik: Cairan baru yang lebih baik untuk bumi.

Ide-ide baru ini membantu membuat Sinker EDM lebih cepat, lebih baik, dan lebih murah.

Pertanyaan yang Sering Diajukan Orang

Apakah Sinker EDM bagus untuk membuat beberapa bagian saja?

Ya, jika bagian-bagiannya memiliki bentuk yang mewah. Tidak, jika bentuknya sederhana.

Apakah bisa digunakan pada keramik?

Tidak, ini hanya bekerja pada benda-benda yang membiarkan daya mengalir melaluinya.

Seberapa mulus hasil akhirnya?

Sangat halus, seperti cermin, jika Anda menggunakan alat yang tepat dan meluangkan waktu.

Apakah aman?

Anda harus berhati-hati dengan cairan dan daya. Toko-toko yang baik memiliki aturan agar tetap aman.

Rangkuman

Sinker EDM adalah pilihan utama untuk membuat cetakan, komponen dari logam keras, dan komponen yang harus tepat. Mesin ini dapat membuat bentuk yang tidak dapat dibuat oleh alat lain.

Apabila Anda perlu memotong logam dengan cara yang tampak seperti sulap, pemesinan EDM pemberat mungkin merupakan pilihan terbaik Anda. Jika Anda membutuhkan suku cadang dengan bentuk 3D yang mewah atau lubang pada logam yang sangat keras, lihatlah Sinker EDM.

Untuk pekerjaan yang lebih kompleks, Anda mungkin ingin melihat Pemesinan 5 sumbu atau pemesinan CNC presisi layanan yang dapat bekerja dengan Sinker EDM untuk membuat suku cadang yang Anda butuhkan.

Data Dunia Nyata

Berikut adalah beberapa fakta tentang Sinker EDM:

Apa yang Kami Ukur	Apa yang Kami Temukan	Mengapa Ini Penting
Seberapa Cepat Menghilangkan Logam	0,8 mm³/menit untuk titanium dengan pengaturan terbaik	Memperlihatkan seberapa baik ia bekerja pada bagian pesawat
Betapa Halusnya Membuat Suku Cadang	Kurang dari 0,4 µm (seperti cermin) dengan alat yang baik	Kunci untuk membuat suku cadang untuk dokter dan peralatan ringan
Seberapa Cepat Alat Menjadi Rusak	Perkakas tembaga: Keausan 1-3%; Grafit: 5-15% (lebih cepat tetapi lebih banyak dipakai)	Mempengaruhi biaya dan seberapa bagus bentuknya
Kasus: Bagian Pesawat	Lubang pendingin pada bilah jet dibuat dalam jarak 0,005 mm	Menunjukkan bahwa alat ini berfungsi untuk bagian yang harus tepat
Kasus: Peralatan Dokter	Bagian tulang belakang palsu membuat 99.9% memiliki ukuran yang tepat	Menunjukkan bahwa alat ini bekerja untuk bagian tubuh yang harus pas
Biaya vs Alat Lainnya	Biaya 20-30% lebih mahal daripada Wire EDM untuk pemotongan sederhana	Membantu Anda memilih alat yang tepat berdasarkan bentuknya
Penggunaan Daya	8-12 kWh per jam untuk mesin berukuran sedang	Membantu Anda mengetahui berapa biaya yang dibutuhkan untuk menjalankannya
Betapa Benarnya	Dalam 0,005 mm untuk ruang cetakan	Kunci untuk membuat alat yang membuat bagian lain
